ПРОЦЕССОРНЫЙ МОДУЛЬ ЦИНК-20

На ПЛИС XILINX ZYNQ-7000

ПРОЦЕССОРНЫЙ МОДУЛЬ ЦИНК-20

Поддерживает различные операционные системы: Embedded Linux на ядре 3.10.x QNX Neutrino 6.5.0 SP1 система реального времени

ПРОЦЕССОРНЫЙ МОДУЛЬ ЦИНК-20

2 ВАРИАНТА ЗАГРУЗКИ СИСТЕМЫ FSBL, Bistream, u-boot загрузчик. Ядро системы в QSPI, а файловая система на SD-карте или все загружается с SD-карты. ПОДДЕРЖКА ГРАФИЧЕСКОГО X-СЕРВЕРА И ОБОЛОЧКИ UNITY Для разработки пользовательских приложений собраны библиотеки Qt4.8 и старше, VLC. При необходимости можно собрать другие библиотеки, существующие для ОС Linux.

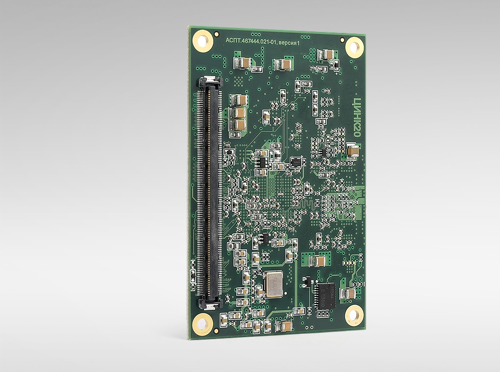

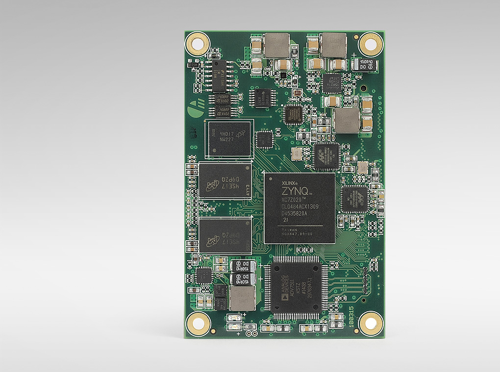

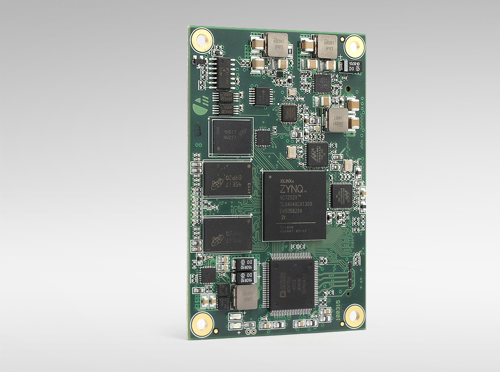

Процессорный модуль Цинк-20

Основной особенностью является сочетание высокопроизводительного процессора встраиваемой архитектуры и большого поля программируем, ой логики, что позволяет реализовывать широкий спектр задач без изменения схемотехники и конструктива.

Наличие множества конфигурируемых контактов и программной поддержки в виде всех необходимых драйверов существенно упрощает задачу интеграции и снижает затраты на разработку прикладного программного обеспечения. Благодаря тому, что полный цикл производства осуществляется в Санкт-Петербурге на базе производственных мощностей предприятия, модуль отличается высоким качеством и низкой ценой.

Цинк-20 прошел все испытания по климатическим условиям, вибрации, ударам и поставляется с приемкой «5», что свидетельствует о высокой степени защищенности от внешних воздействий.

Основные технические характеристики

SoC
Xilinx® XC7Z020-2CLG484I Zynq-7000 AP SoC со встроенной Dual Cortex-A9 процессорной системой
Память
1GB DDR3, 1GB Nand Flash, 2 x I2C EEPROM
Интерфейсы
USB 2.0 Host, UART, SDIO, JTAG, 2x Ethernet 1G, HDMI/DVI, 62x GPIO (CAN,UART,SPI,I2C,...)
Питание
5V; 4W
Диапазон рабочих температур t°С
-40°С; +85°С

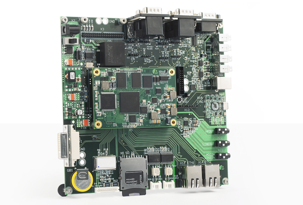

Комплект разработчика Цинк-20

Отладочная плата , модуль и BSP, содержащего все необходимое для написания прикладного ПО.
