СИСТЕМА РЕНТГЕНОВСКОГО КОНТРОЛЯ

Мы используем передовые технологии в области рентгеноскопии. Разрешение в 1.3Mp, это обеспечивает распознавание, вплоть до 0.5мкм, что делает систему практически уникальной.

СИСТЕМА РЕНТГЕНОВСКОГО КОНТРОЛЯ

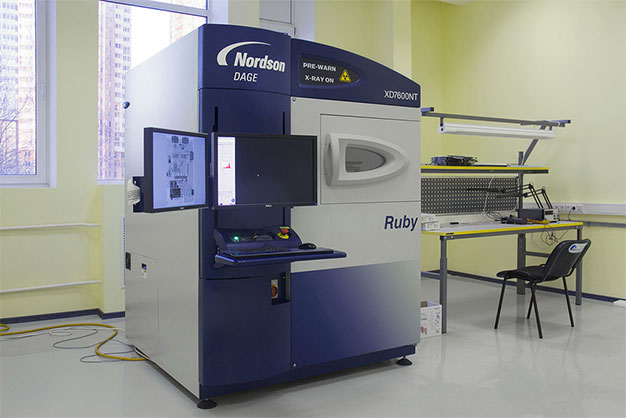

Nordson DAGE XD7600NT Ruby это система рентгеновского контроля, использующая передовые технологии в области рентгеноскопии. Уникальная Nordson DAGE NT рентгеновская трубка и цифровая камера CMOS с разрешением в 1.3Mp обеспечивает распознавание, вплоть до 0.5мкм, что делает систему практически уникальной при выборе.





Технические характеристики:

  • Nordson DAGE NT500 изолированная, неразборная рентгеновская трубка.
    < 0.5 мкм распознавание объекта при напряжении 30 - 160 кВ и мощности трубки < 4 Вт
    < 0.95 мкм распознавание объекта свыше 4 Вт мощности трубки
  • Максимальная мощность трубки 10 Вт при напряжении 110 кВ
  • Автоматическая стабилизация трубки
  • Геометрическое увеличение 2.5Х (Системное увеличение 5.2Х)
  • Общее увеличение включая цифровой зум 15.6Х
  • Высококачественный контроль изображения, без искажения, даже под различными углами
  • Максимальный размер платы: 29" x 22.8" (736 x 580 mm) с минимальным увеличением
  • Максимальная область исследования: 20" x 17.5" (508 x 444 mm)
  • Максимальный угол наклона исследования 70 градусов
  • Возможность исследования интересующего объекта на плате под углом в 360 градусов
  • Цифровая камера CMOS с длительным сроком службы с разрешением 1280 x 1024 (1.3 Mpx)
  • Видео-захват изображения в режиме реально времени с частотой 25 кадров
  • Улучшения качества изображения с помощью программных фильтров в режиме реального времени
  • 16-битная цифровая обработка изображения
  • Активная система контроля вибрации для стабилизация изображения.



Выявляемые дефекты:

  • Пустоты в паяных соединениях (BGA,QFN и др.)
  • Перемычки между выводами (BGA,QFN и др.)
  • Автоматический анализ BGA: диаметр выводов, количество пустот в процентах, площадь, геометрия вывода, перемычки, отсутствие выводов, непропаи
  • Анализ наполненности припоем отверстий при выводном монтаже
  • Разрыв или отсутствие проволочных соединений в микрочипе



Область применения:

  • Контроль пайки электронных компонентов: SMD,LGA,BGA,QFP и пр.
  • Входной контроль электронных компонентов
  • Контроль проводников внутри микросхем
  • Рентгеноскопия различных объектов на предмет выявления скрытых дефектов
  • Контроль качества изготовления печатных плат (металлизация отверстий, разрыв дорожек, рассовмещение слоев)



Предоставляемые услуги и стоимость:

На безе нашего оборудования Вы можете провести контроль качества электронных блоков, печатных плат, микросхем и других электронных устройств.
Стоимость контроля одного элемента (микросхемы BGA, LGA, QFN) до 10 шт. - 350р, 10-30 шт. - 300р, более 30 шт. - 250р. Цена указана без учета НДС.
По результатам исследования Вам будет предоставлен отчет, а так же фотографии с обнаруженными дефектами.
Так же возможна почасовая оплата рентгеновской установки, где Вы можете совместно с нашими специалистами произвести рентген-контроль элементов и электронных блоков.
